1． 鼓泡法

  測試方法是將覆膜濾料試樣固定，再向背離覆膜的一面通入一定溫度的氣體，產(chǎn)生氣壓并記錄示數(shù)，試樣在氣壓增加后形成鼓泡，當鼓泡大小超過規(guī)定后，記錄下此時的氣壓示數(shù)，以此氣壓示數(shù)評價覆膜牢度，試驗裝置如圖1所示。

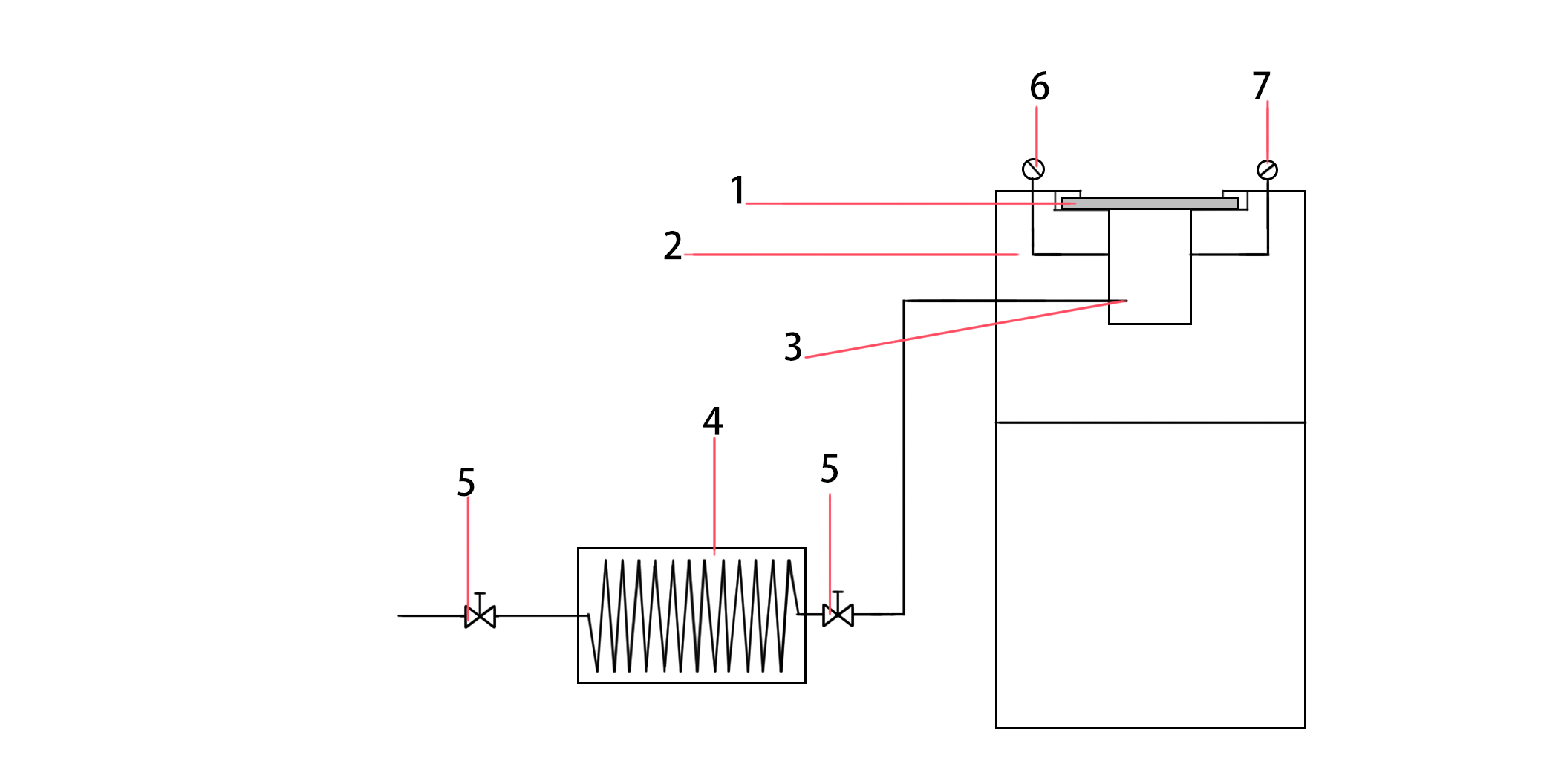

  覆膜牢度測定裝置示意圖 1-覆膜濾料試樣；2-密封壓緊裝置；3-加壓區(qū)域；4-氣體加熱裝置； 5-閥門；6-溫度計；7 壓力表

  2. 粘附分離法

  原理是用強力雙面膠將帶掛鉤的圓形平盤粘在試樣覆膜的一面，膜面朝上，將試樣夾持在帶下掛鉤的固定基座圓環(huán)試樣夾內，圓環(huán)試樣夾的下掛鉤和粘附的上掛鉤分別固定在強力機的兩端夾持器，使圓形平盤以恒定的移動速度垂直與試樣分離，記錄圓形平盤于試樣分離過程中最大的強力，得到的強力數(shù)值除以對應試驗區(qū)域的面積，即為該樣品的覆膜牢度。如圖2所示

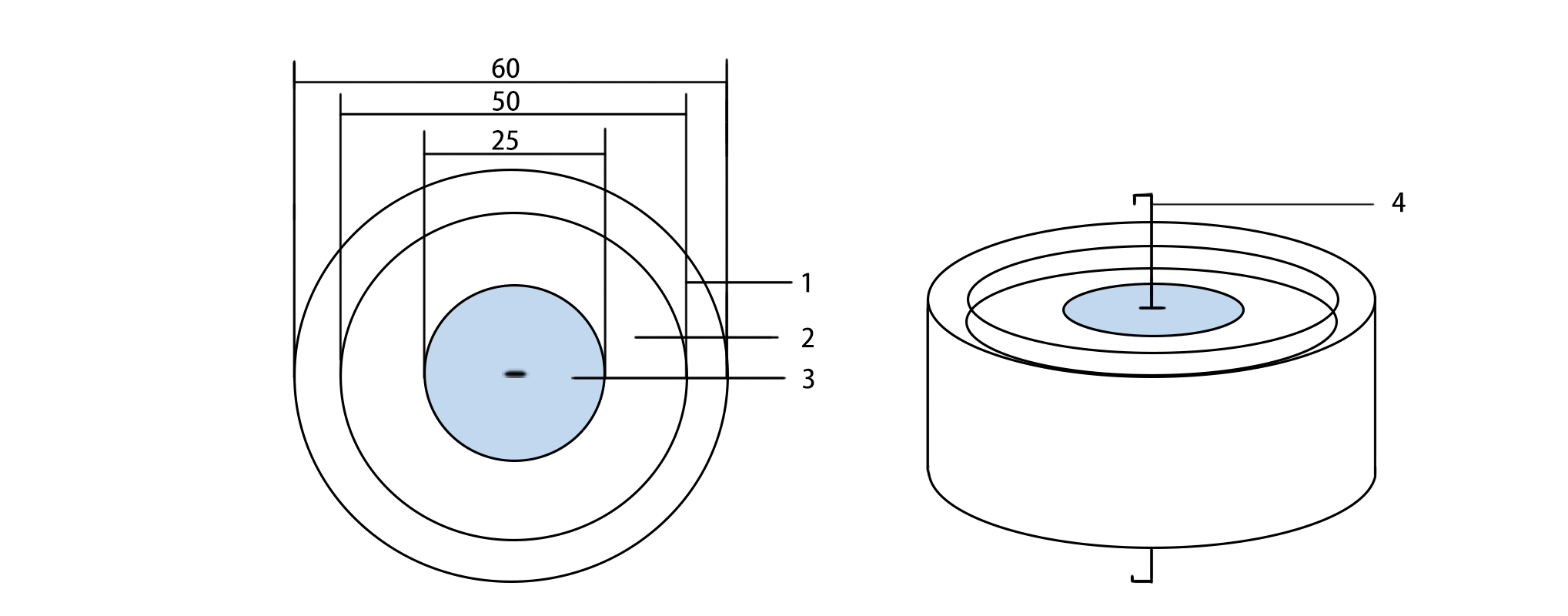

  覆膜牢度測試裝置：1-圓形夾具（內徑 50mm）；2-覆膜濾料樣品（直徑 60mm）； 3-用雙面強力膠粘在覆膜上的帶掛鉤圓形平盤（直徑 25mm）；4-掛鉤

     3.滲水法

滲水法與“鼓泡法”相似，在一定水壓下，觀察是否生成氣泡來判斷薄膜與基布是否產(chǎn)生分離，以產(chǎn)生氣泡時對應的水壓來評價覆膜牢度。

     4.摩擦法

原理是對覆膜濾料覆膜的一面進行摩擦實驗，摩擦周期每到一定次數(shù)后，對樣品進行透氣率測試，將透氣率超過初始值130%后對應的摩擦次數(shù)來評價覆膜牢度。

  目前生產(chǎn)中主要用的方法是鼓泡法和粘接分離法，相比較下鼓泡法操作簡單準確。

在實際應用過中，濾芯的過濾方式多為表面過濾，即將煙塵阻擋在PTFE膜外側，工作一段時間后PTFE膜外部會有一定程度容塵，為保證濾芯的工作效率和使用壽命，會對濾芯進行 “反吹”，使膜表面煙塵脫落，鼓泡法與這實際過程高度貼合，所以這里我們更推薦鼓泡法來測定覆膜牢度。
